Marka : Dbctoolz
Model : Duoo
Malzeme : Çelik/Alüminyum
Gösterge saati markası : Insize

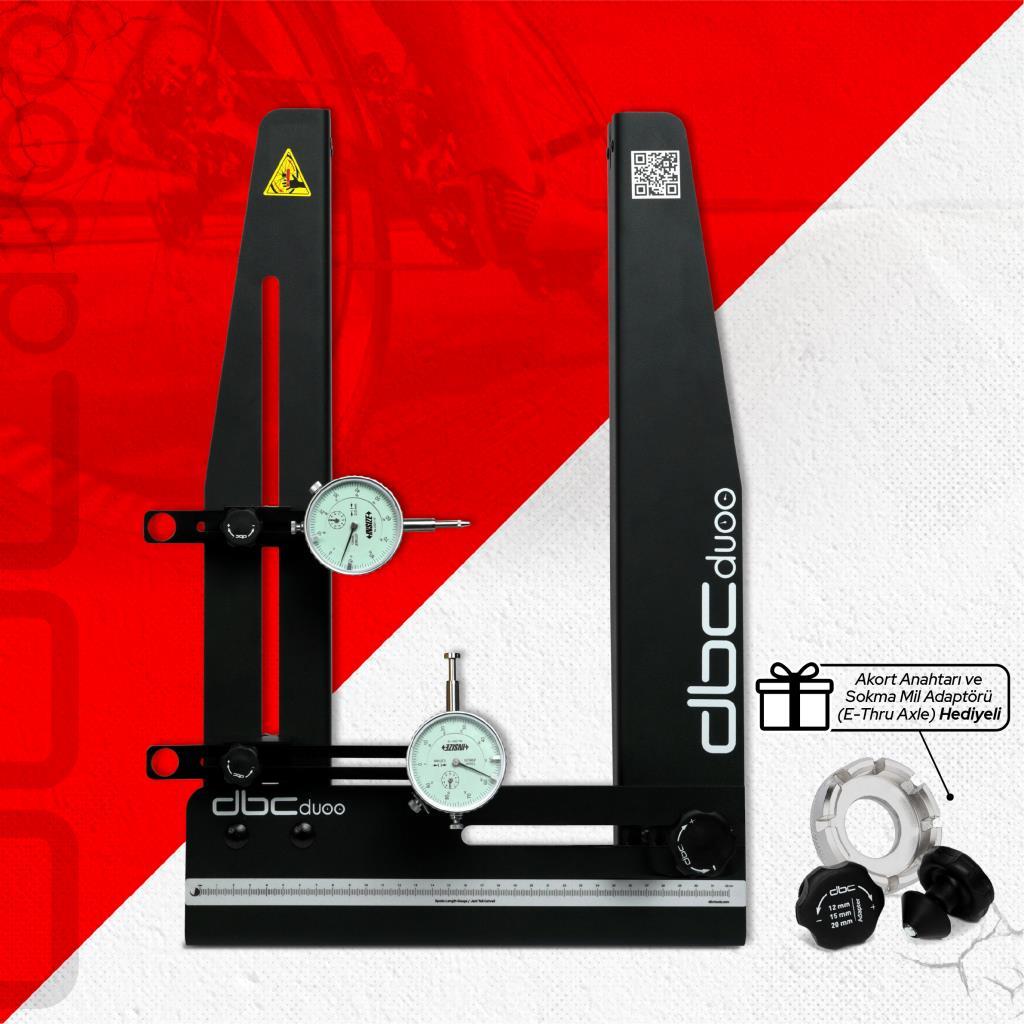

Bu jant akort sehpası jantın yanal ve radyal/düşey salgısının hassas ölçümünü sağlar. Her bir göstergenin özel olarak tasarlanmış çizmeyen ucu jantın yan duvarına veya dış kenarına temas ettirilir.0,01 mm kadar küçük sapmaları ( insan saç teli kalınlığından daha ince ) ölçerek ölçümü okunması kolay göstergelerde gösterir.
Ayarlanabilir aralık işaretleri, ideal tolerans aralığınızı ayarlamanıza ve gerçek mükemmelliğe tam olarak ne kadar yakın olduğunuzu görselleştirmenize olanak tanır.
Bir tekerleğin yanal ve radyal (yukarı ve aşağı) doğruluğunun veya salgısının nicel bir ölçümünü sağlar. Yanal ve radyal doğruluk için standartlar belirler. Tüm jantlar için tutarlı sonuçlar üretebilir.
Saat göstergeleri
Her saat göstergesi metrik artışlarla okunur ve "dengeli bir yüz" kullanır, yani okumalar her iki yönde de ilerler ( "0 "dan saat yönünde ve saat yönünün tersine )
Her biri kadran yüzündeki çizgi 0.01mm'yi temsil eder. Kadran iğnesinin bir tam dönüşü 1 mm'yi temsil eder. saat üzerinde kadran için bir devir sayacı olan daha küçük bir dönüş kadranı vardır.
Her kadran göstergesinin iki adet aralık gösterge klipsi vardır.( ekran camı üzerinde) kabul edilebilir bir salgı aralığını önceden ayarlamak için kullanılabilir.
Kadranlı gösterge seti hassas bir ölçüm cihazıdır ve iç parçaların zarar görmesini önlemek için dikkatli kullanılmalıdır. Düşürmeyin veya sert bir şekilde tutmayın. Kir ve neme maruz bırakmayın
Her iki gösterge saatinde yer alan özel pistonlar saate ve çembere gelecek yükü hafifleterek saatin sağlıklı çalışmasını sağlar ( bu pistonlar hassas çalışabilmesi için en az 3 mm içe girerek saati aktif hale getirmelidir )
Montaj
1.Kısa tutma kollu ( bilye uçlu ) mekanik göstergeli saati akort sehpasının sol ayağında yer alan 1.sıradaki ( en üst ) yerine takıp mümkün olduğunca en sola çekerek tutma kolu üzerindeki vidasını hafifce sıkın.
2. Uzun tutma kollu ( radyal/yukarı aşağı salınım ayarı için ) mekanik göstergeli saati akort sehpasının sol ayağında 2.sıradaki yerine takıp mümkün olduğunca en sola çekerek tutma kolu üzerindeki vidasını hafifce sıkın.
(Bilye uçlu/sivri uçlu saat akort sehpası sol ayağında en üste, diğer saat en alta takılmalıdır )
3. Saat göstergeleri arka kısımlarındaki alyanlı vida sayesinde saat ekranlarını duruş pozisyonunuza göre daha iyi görebilmeniz için ekran konumları ayarlanabilir şekilde tasarlanmıştır. Duruş pozisyonunuza göre bu ayarları yapabilirsiniz.
Bu ürün % 98 montajlı olarak gelecektir.( kalan %2 için herhangi bir anahtara ihtiyacınız yoktur )
Kullanım
1. Jant yanağının yüzeyinde yara, çapak veya kadran gösterge ucunun temasını engelleyebilecek ezikler, kusurlar varsa öncelikle bunları giderin
2. Akort sehpası üzerindeki sağ ayak üzerinde yer alan büyük vidayı gevşetin. Sağ elinizle sağ ayağı sola ya da sağa doğru çekerek ( jant tekerleği göbek genişliğine yani OLD ye göre sola yada sağa çekin ) jantı akort sehpasına oturtarak sabitleyin. Daha sonra sağ ayak üzerindeki büyük sabitleme vidasını sıkın.
3. Yanal salgı ayarı için bilye uçlu saatin uç kısmını jantın yan duvarına temas edecek şekilde aşağı yukarı ya da sağa sola çekerek kaydırın. ( saatin çalışabilmesi için piston en az 3 mm içe girecek şekilde jant çemberi yanak kısmına temas etmelidir)
4. Düşey salgı/Radyal salgı ayarı için varsa lastikler çıkarılmalıdır. Daha sonra en altta yer alan saatin uç kısmını çember altına/jant dış kenar altına temas edecek şekilde aşağı yukarı ya da sağa sola çekerek kaydırın. ( saatin çalışabilmesi için piston en az 3 mm içe girecek şekilde jant çember temas etmelidir)
5. Gösterge dış kenarında yer alan vidayı gevşeterek ekranın referans noktasını sıfıra ayarlayıp gevşettiğiniz vidayı tekrar sıkın.
6. Jantı bir tur çevirerek salgının boyutunu hesaplayın. Daha sonra akort anahtarı ile salgı istenen standartlara gelene kadar tellerin ayarlarını yapın.( Akort ayarı için tecrübeniz yoksa; bisiklet jant akortu nasıl yapılır konusundaki makaleler ve videolara göz atın )
